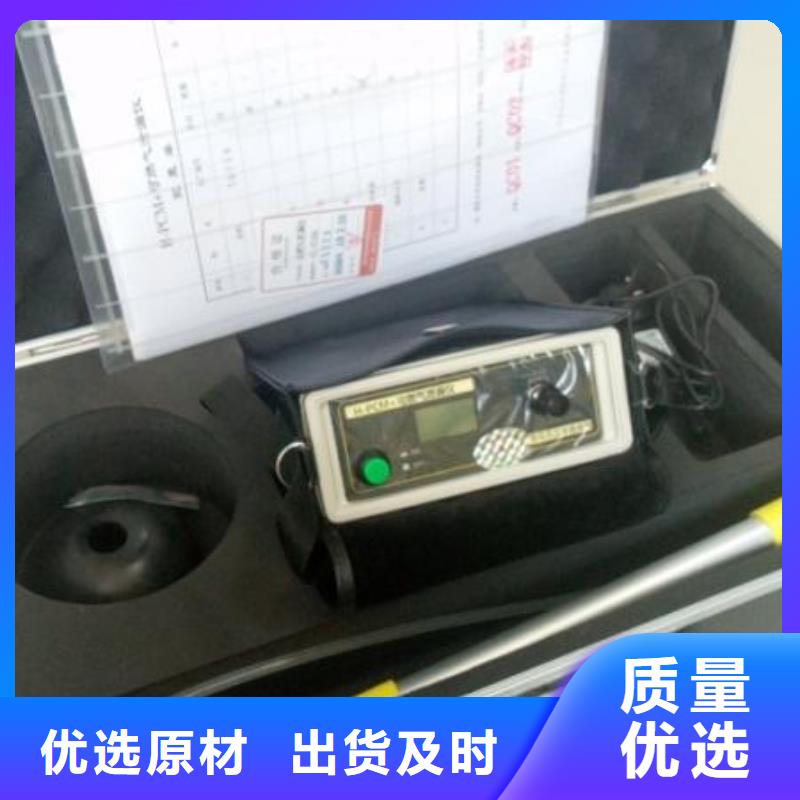

安庆地下电缆管线探测仪?其他：1.体积：发射机270×220×85mm，接收机700×270×120mm。2.质量：发射机2.2kg，接收机2.2kg。3.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。4.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔＜4500m。四、设备配置1、发射机 图1-4-1 发射机整体 图1-4-2 发射机键盘1.LCD显示器2.键盘3.输出插座4.充电插座5.开关键6.频率减小键7.频率增大键8.输出水平减小键9.输出水平增大键2、接收机 图1-5-1 接收机整体 图1-5-2 接收机键盘1.LCD显示器2.键盘3.增益调节旋钮4.充电插座5.附件输入插座6.开关/静音键7.模式键8.频率减小键9.频率增大键10.标定键11.测量键3、标配附件 序号 名称 图样和说明 数量1 发射机直连输出线缆 12 接地钎 23 接地延长线 14 充电器 标配两只，发射机接收机可单独充电 24、选配附件 （订货时须特别指定，未指定默认不选配）序号 名称 图样和说明 备注1 接收机附件连接线缆 （蓝色6芯插头弹簧线） 2 发射机附件输出线缆 （红色5芯插头） 3 发射卡钳 4 接收卡钳 5 A字架 第二章 发射信号的一般方法发射机对管线发射信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色航空插头插入发射机的输出插座。2-1-1 直连法附件连接2、直连接线将红色鳄鱼夹和管道露出的金属部分（如阀门等）连接，黑色鳄鱼夹和打入大地（土壤）的接地钎连接，如果接地线不够长，则使用延长线续接。
安庆地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。
天正华意电气设备有限公司是一家集 安庆灭磁过电压测试装置、的研究、制造和销售为一体的股份制企业。我公司拥有一批专业的科技人才和技术人员，有丰厚的物质资源和人力资源，同时我公司又引进了一批高级管理人才和技术人才，使管理体系得到进一步完善，同时也加快了对新 安庆灭磁过电压测试装置、产品的开发和研制，增强了公司的整体实力，提高了我们公司的市场竞争力。
安庆 地下电缆管线探测仪 操作使用说明6.1主机操作6.1.1接线首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与信号输出测试线插头端子连接，其另一端的线鼻子拧在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。注意：在需要测试的故障线路全长范围内，均不能挂接地线！安全警告！?接线前必须保证本条线路已停止运行！?请严格遵守安全操作规程！图8 主机接线示意图6.1.2电气连接?连接接地线① 将接地线一端夹子夹到接地钎子上，如图9确保信号源接地良好。 图9连接接地端② 将接地线另一端插头插入主机的接地插座上，如下图所示。图10连接主机端?连接信号线① 将信号输出线另一端的接线端子与一条短接线依次套在一个挂钩绝缘棒的固定螺栓上，使用蝶形螺母锁紧：图11 信号输出线接线安装② 使用短接线将连有信号输出线的挂钩绝缘棒与另外两个挂钩绝缘棒短接。如图三相短接线及信号输出线安装完毕图12 信号输出线安装完毕③ 将连接信号输出线的三个挂钩绝缘杆分别挂到故障线路的三相导线上 图13 信号输出线挂接
